Tổng hợp rơ le máy nén khí đầy đủ nhất

Quý khách cần tìm rơ le máy nén khí(hay còn gọi là công tắc áp suất) để thay thế sửa chữa cho máy nén khí của mình. Bài viết dưới đây sẽ tổng hợp đầy đủ kiến thức về rơ le máy nén khí.

CHỨC NĂNG

Rơ le có chức năng đóng ngắt máy ON/OFF theo áp suất khí trong bình chứa khí. Thông thường có 4 loại phổ biến hoạt động trong khoảng 5 – 7kg/cm², 5,5-8kg/cm², 8 -10kg/cm² và 10 – 12kg/cm². Hoặc có thể chỉnh khoảng làm việc tùy vào yêu cầu công việc.Chia làm 4 nhóm chính: Rơ le rút, rơ le gạt, rơ le núm xoay, rơ le tích hợp bộ khởi động.

CẤU TẠO

Cấu tạo chung gồm 3 phần chính: Cầu điện, phao xả E và nút tăng giảm áp, sau đây là chi tiết từng phần.

• Cầu điện: điểm đối nối nguồn điện cho máy,giống như dạng cầu dao đóng ngắt tiết điểm điện.
• Phao xả E, xả khí thừa khi ngắt cầu điện: khi máy đến đủ áp suất cầu điện ngắt, máy vẫn quay theo quán tính.Van một chiều đóng lại khí nén tiếp tục trên ống dẫn, lúc này khí sẽ được xả ra khỏi  ống dẫn để tránh hiện tượng tắc khí khi máy khởi động lại sẽ bị kéo nặng hại motor.
• Nút điều chỉnh áp suất: Tăng giảm áp suất phù hợp theo yêu cầu, hạn chế tăng chỉnh nhiều lần  vì sẽ làm hỏng rơ le do làm thay đổi độ cứng lò xo.

1.Rơ le rút

Loại rơ le nhỏ gọn giá thành rẻ nhất, thường dùng cho các máy nén khí MINI, đầu liền xách tay để giảm giá thành máy.

Rơ le rút có 2 loại: loại có phao xả E và loại không

• Có phao xả e dùng cho các máy nén khí chạy dầu bôi trơn hay máy nén khí đầu liền ( Xem thêm về máy nén khí đầu liền ).

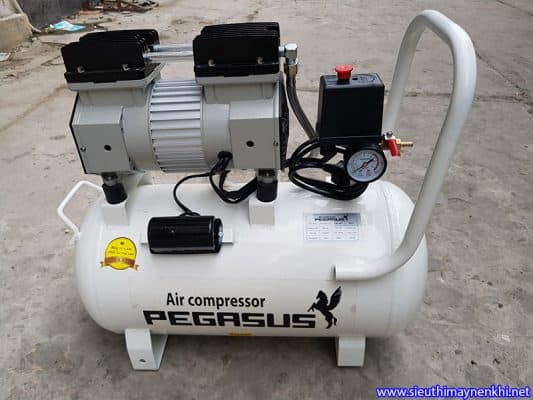

• Loại không có phao xả E dành cho các máy không dầu giảm âm.

2.Rơ le núm xoay.

• Loại phổ biến nhất trên các máy nén khí dây đai. Vị trí xả khí thừa ở đáy zơle
